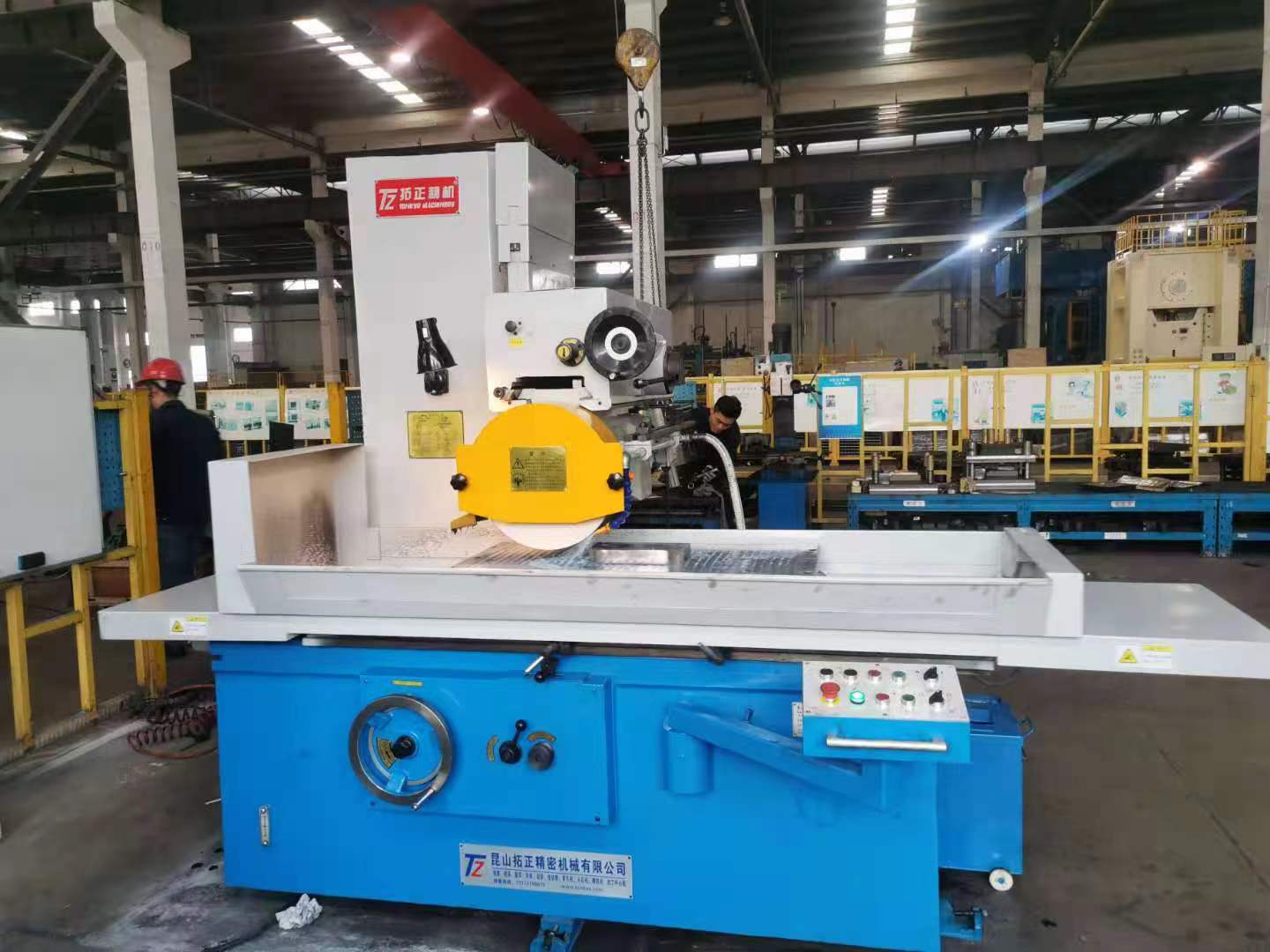

南通大水磨M7163×16
發布時間：2018-01-27瀏覽次數：1639
南通磨床詳細介紹：
本機床主要用于精密磨削，磨削精度和光潔度都很高。操作方便，垂直有微量進給。適用于加工各種零件和刀模具。特別適用于磨削高精度、高光潔度的零件或工具，并具有較高的磨削效率。
本機床系列（M7130-M7163）具有下列特點:
*機床采用十字工作臺的布局形式，立柱和磨頭的結構緊湊，垂直進給靈敏度高，保證了橫向導軌的精度。
*工作臺橫向進給采用滾柱導軌，由交流變頻電機控制無級調速，可獲得精細的斷續和連續進給，因此可進行高光潔度磨削。
*工作臺縱向運動采用葉片式可逆變量泵和閉式液壓系統，運動和換向平穩，噪音小，油池溫升低。
*磨頭采用小孔節流靜壓軸承，具有較高的剛度和回轉精度。
*磨頭上隨機裝有自動砂輪修整器，修整速度可以無級調整，修整軌跡與工作臺面平行，保證了修整質量優良。結構精巧，操作方便，可以用來粗修和精修砂輪。
南通M7163大水磨參數：
| 規格 | 單位 | 參數 |
| 工作臺面尺寸（寬*長） | mm | 630*1600 |
| 最大磨削尺寸（寬*長*高） | mm | 700*1600*425 |
| 工作臺最大縱向行程 | mm | 1700 |
| 工作臺速度（無極） | m/min | 3-25 |
| 工作臺承載量（含電磁吸盤） | kg | 1600 |
| 砂輪軸中心至工作臺面距離（最大） | mm | 600 |
| 磨頭最大橫向行程（手搖） | mm | 690 |
| 磨頭橫向行程斷續進給量 | mm/次 | 3-30 |
| 砂輪軸轉速 | r/mm | 1440 |
| 垂直進給手輪刻度盤值 | mm | 0.01 |
| 砂輪尺寸（外徑*內徑*寬） | mm | φ400*φ203*50 |
| 電機總功率 | kw | 13.7 |
| 磨頭電機功率 | kw | 7.5 |
| 加工表面對基面的平行度 | mm | 300:0.005 |
| 表面粗糙度 | um | ra0.63 |
| 機床凈重 | kg | 7500 |
| 外形尺寸（長*寬*高） | mm | 4200*2400*2400 |
銷售熱線：王經理/13773199619
